Системы ERLASE для обработки труб и профилей с помощью волоконно-оптической лазерной технологии отличаются гибкостью и широкими возможностями настройки: они обеспечивают технологические и экономические решения для профессионалов отрасли, отвечая или даже предвосхищая растущие требования к эффективности и производительности.

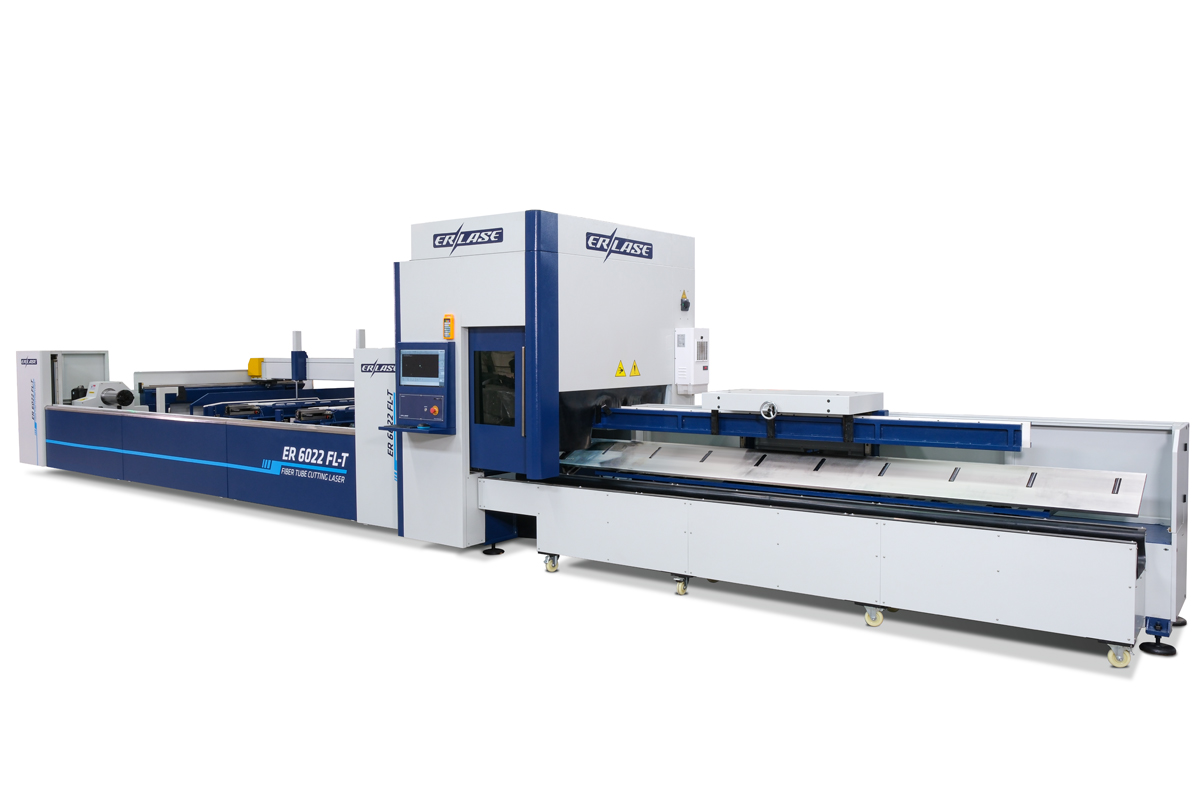

Новые станки для лазерной резки труб серии ERLASE-T - это новые всесторонне модернизированные модели, достигшие прорыва в эффективности обработки. Это ваш идеальный производственный инструмент для высокоэффективной лазерной обработки и резки труб.
- Высокая скорость, высокая эффективность, высокая точность и высокая степень интеграции, подходят для большинства видов обработки труб,
- Широкий диапазон диаметров труб, широкий диапазон хода и идеальное применение,
- Новое усилие зажима патрона до 300 кг, лучшее в отрасли, значительно улучшен пыленепроницаемый эффект полностью герметичной задней платы,
- Стандартная конфигурация, содержащая программное обеспечение раскроя для более интеллектуального и эффективного производства,
- Профессиональная система резки труб объединяет несколько функций резки,
- Опционально автоматическая/полуавтоматическая система загрузки для снижения трудозатрат,
- Опционально система захвата коротких заготовок для максимального использования материала.
| Модель | ER6022FL-T |
| Мощность лазерного источника | 1000 ~ 3000 Вт |
| Рабочая зона (Д*Ш) | 6200 мм |
| Максимальная скорость позиционирования X/Y | 60 м/мин |
| Точность позиционирования X/Y | 0,03 мм/м |
| Точность позиционирования при повторении X/Y | ±0.02 мм |
| Максимальное ускорение X/Y | 1 g |
| Длина пути по Z | 280 мм |
| Максимальная скорость позиционирования Z | 60 м/мин |
| Максимальное ускорение Z | 2 g |
| Бесконечное вращение B1 и B2 | 100 об/мин |
| Угловое ускорение B1 и B2 | 100 рад/с2 |
| Класс электрической защиты | IPS4 |
| Технические характеристики труб (загрузка вручную) | Круглые трубы: Φ10 мм ~ 220 мм, квадратные и прямоугольные: Φ10 мм ~ 150 мм |
| Максимальный вес одной трубки | 0,3 т |
| Размеры (Д*Ш*В), мм | 12550 мм x 6020 мм x 2800 мм |
| Вес | 4 т |

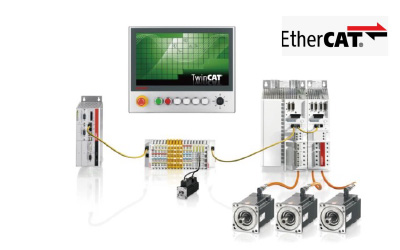

Система управления с ЧПУ
 Система управления системами лазерной резки ERLASE, разработанная на базе операционной системы Windows, взаимодействует через шину Ethercat и объединяет модули лазерной резки со специальными функциями. Простой и интуитивный интерфейс, мощность и практичные функции, сенсорный дисплей и беспроводная клавиатура и мышь упрощают управление. ERLASE-Tube представляет собой полный набор встроенного программного обеспечения для автоматического программирования CAD / CAM от проектирования до производства. Они поддерживают весь процесс управления оборудованием с ЧПУ, включая рисование, автоматическую или интерактивную обработку, моделирование программы с ЧПУ, ручную и автоматическую резку, загрузку и выгрузку программы обработки. В системе управления применяется технология XFCT (eXtreme Fast Control). Графические файлы, созданные программным обеспечением SolidWorks, можно загружать напрямую. Вытягивание 3D деталей: Встроенная функция вытягивания деталей может быть применена для вытягивания круглых труб, прямоугольных труб, уголков, швеллеров, двутавров, скругленных треугольников, эллипсов и других стандартных типов труб. Возможны круглые отверстия, прямоугольные отверстия и другие; отверстия могут располагаться в направлении X / Y / Z; и режущие поверхности в любом направлении могут быть применимы. |

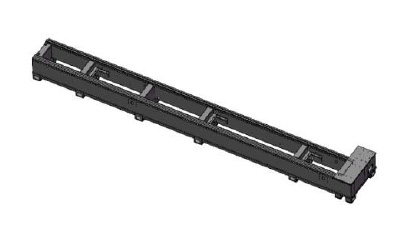

Сварная рама из пластинчатых труб
 Плоскостность и прямолинейность направляющей поверхности ≤0,05 мм, шероховатость поверхности: 0,8. |

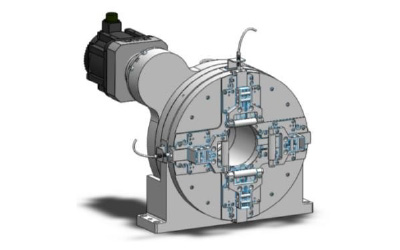

Пневматический полностью герметичный патрон
 Большой ход зажима, низкая инерция вращения, высокая скорость вращения, значительно повышенная эффективность резки для удовлетворения большинства потребностей производства. Задний патрон имеет полностью герметичную конструкцию для предотвращения попадания пыли. |

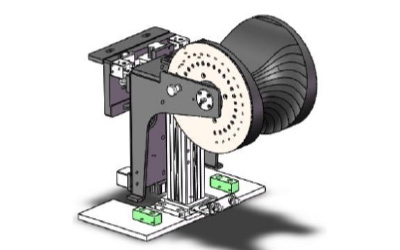

Вспомогательная поддержка
 Эффективно предотвращает раскачивание труб из стороны в сторону во время высокоскоростного вращения и гарантирует точность вращения. Выполняют роль направляющих и поддержки во время подачи. |

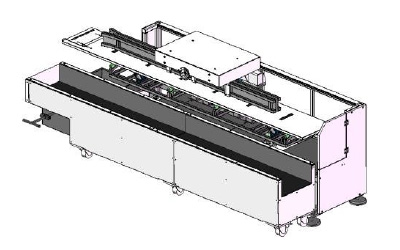

Механизм разгрузки
 Автоматическая адаптация к трубам разных размеров для улучшения разгрузки. |
